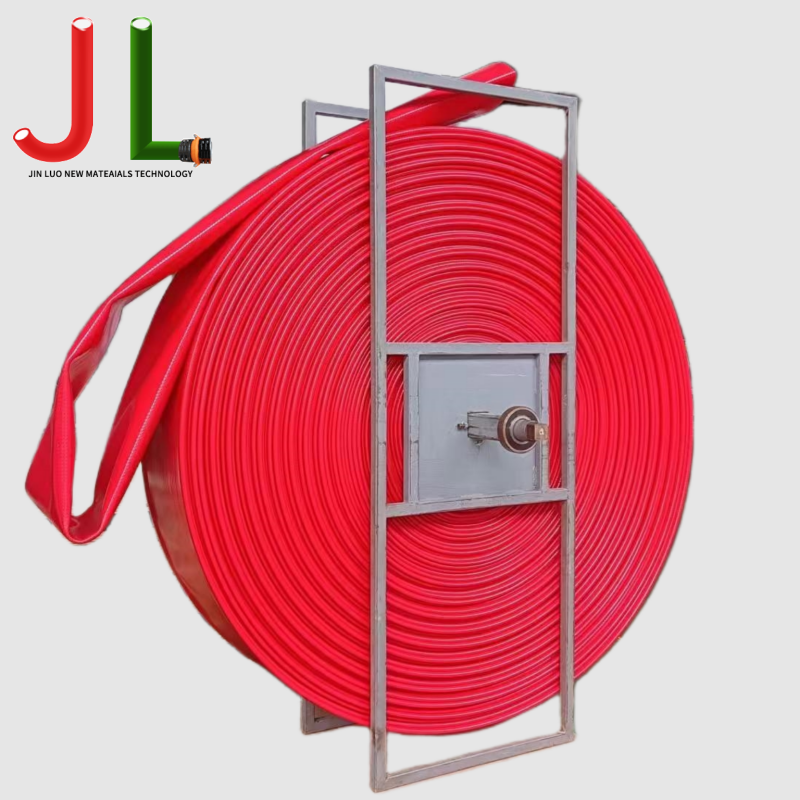

TPU crijevo za lomljenje i crijevo za lomljenje: materijali, tlak i performanse na terenu

Slučaj za TPU u primjenama crijeva za lomljenje

Hidrauličko frakturiranje nameće uvjete koji eliminiraju većinu materijala za crijeva opće namjene unutar nekoliko radnih ciklusa. Gnojnica puna propanta koja se kreće velikom brzinom kroz provrt crijeva brzo nagriza gumene obloge; impulsi tlaka koje generiraju ciklički zamorni ojačani slojevi triplex pumpe koji nisu dizajnirani za impulsno opterećenje; a kemijski koktel reduktora trenja, biocida, inhibitora kamenca i kiselih stupnjeva razgrađuje materijale koji nemaju široku kemijsku otpornost. TPU preživljava ovu kombinaciju naprezanja bolje od bilo kojeg alternativnog polimera u trenutnoj uporabi na naftnim poljima.

Prednost počinje na molekularnoj razini. Segmentirana blok struktura termoplastičnog poliuretana—izmjenjuju se tvrde i meke domene—daje kombinaciju svojstava s kojom se nijedan jednofazni elastomer ne može mjeriti: otpornost na habanje usporediva s inženjerskom plastikom, elastični oporavak usporediv s gumom i kemijska otpornost koja se proteže na alifatske ugljikovodike, razrijeđene kiseline i proizvedenu vodu visokog saliniteta. U ispitivanju kontroliranog trošenja, Unutarnje obloge od TPU-a nadmašuju nitrilnu gumu za faktor od 4 do 6 u uvjetima ekvivalentne abrazivne kaše. Na visokom stupnju dovršetka pumpanja keramičkog propanta pri koncentracijama iznad 400 kg/m³, ta se razlika izravno pretvara u broj faza koje sklop crijeva preživi prije nego što je potrebna zamjena košuljice.

TPU također ima dobre rezultate tamo gdje guma otkazuje pri ekstremnim temperaturama. Zimske operacije naftnih polja u permskom bazenu, Montneyju ili sibirskim poljima izlažu opremu na površini noću niskim temperaturama ispod -30°C. Standardna crijeva od nitrila i EPDM-a znatno se ukrute na ovim temperaturama, povećavajući rizik od oštećenja na savijanju tijekom postavljanja. Pravilno formulirani TPU spojevi održavaju upotrebljivu fleksibilnost do -40°C , što je praktički važno kada posada postavlja željezo i crijeva za obradu prije zore u uvjetima ispod nule.

Kako TPU crijevo za lomljenje Izgrađen je: sloj po sloj

Crijevo za frakiranje je kompozitna struktura, a njegova izvedba je dobra onoliko koliko je dobar najslabiji sloj u sklopu. Razumijevanje doprinosa svakog sloja pojašnjava zašto TPU crijeva za naftna polja imaju značajnu premiju u odnosu na standardna industrijska crijeva—i zašto je ta premija opravdana u radu.

Unutarnja obloga

Obložnica je prva površina s kojom suspenzija dolazi u kontakt i primarna habajuća površina u radu propanta. TPU obloge za naftna polja složene su na tvrdoću od 90–95 Shore A—značajno tvrđe od raspona 80–85 Shore A koji je tipičan za ravna ili općenito industrijska TPU crijeva—jer tvrdoća izravno korelira s otpornošću na habanje u eroziji gnojnice. Kompromis je skromno smanjenje fleksibilnosti pri niskim temperaturama, zbog čega specifikacije crijeva za lomljenje u hladnoj klimi ponekad zahtijevaju mekšu smjesu košuljice s tvrdoćom bližom 85 Shore A, prihvaćajući nešto kraći vijek trajanja košuljice u zamjenu za sigurno rukovanje pri ekstremnoj hladnoći.

TPU na bazi poliestera općenito se preferira u odnosu na poliester na bazi obloga naftnih polja. Poliester TPU je osjetljiv na hidrolitičku degradaciju u trajnom kontaktu s vodom - što je značajna odgovornost u prijenosu proizvedene vode ili bilo kojoj usluzi gdje crijevo stoji ispunjeno tekućinom između poslova. Polieter TPU zadržava svoju vlačnu čvrstoću i rastezljivost dugotrajnim uranjanjem u vodu , što je kritično za crijevo koje se može ostaviti napunjeno preko noći između faza lomljenja.

Paket ojačanja

Ojačanje određuje sposobnost pritiska i vijek trajanja. Crijeva za lomljenje obično koriste pletenicu od poliestera ili aramida visoke čvrstoće. Kut pletenice dizajniran je za optimizaciju ravnoteže između otpornosti na pritisak i aksijalne stabilnosti — crijevo koje se izdužuje ili pretjerano skuplja pod pritiskom stvara nepredvidivo opterećenje na priključcima i može olabaviti spojnice u uvjetima na terenu.

Vanjski omot

Na mjestu frakiranja crijeva se vuku preko šljunčanih jastučića, preko njih gazi teška oprema te se opetovano namotavaju i odmotavaju kroz abrazivne uvjete. Vanjska navlaka od TPU-a odupire se ovom mehaničkom zlostavljanju učinkovitije od gumenih alternativa, a za razliku od gume, ne puca niti ne narušava površinu kada je izložena ozonu, UV zračenju ili prskanju ugljikovodika što je uobičajeno na bilo kojoj lokaciji proizvodnje. Vanjski pokrov također pruža prvu liniju obrane protiv oštećenja armature; crijevo s vidljivom izloženošću pojačanja treba se smatrati ugroženim bez obzira na stanje preostalog sloja.

Završni priključci i spojni sklopovi

Sučelje spojnice i crijeva statistički je najčešća točka početka kvara u sklopovima crijeva za fracking. Geometrija prešanog prstena mora biti točno usklađena s vanjskim promjerom crijeva i konstrukcijom stijenke; premala ili prevelika čaura stvara koncentracije naprezanja koje šire pukotine pod impulsnim opterećenjem. API 7K zahtijeva da se krajnji spojevi testiraju na 1,5× radni tlak kao dio kvalifikacije montaže , a svaki bi sklop trebao nositi serijalizirani testni certifikat koji se može pratiti do tog specifičnog događaja probnog testiranja.

Kemijsko izlaganje u uslugama frakiranja: na što je TPU otporan i gdje su njegove granice

Niti jedan polimer nije univerzalno kompatibilan sa svim tekućinama koje se susreću u operacijama naftnih polja, a TPU nije iznimka. Razumijevanje granica kemijske otpornosti TPU-a jednako je važno kao i poznavanje njegove snage.

TPU se nosi s većinom kemijskih sastava tekućine za frakturiranje bez značajne degradacije:

• Slickwater bazna tekućina: Slatka voda i proizvedena voda u tipičnim TDS rasponima uzrokuju zanemarivu degradaciju TPU-a tijekom produljenog servisa.
• Smanjivači trenja (poliakrilamid): Nema značajnog TPU napada pri koncentracijama za upotrebu na terenu.
• Alifatski ugljikovodici: Dizel, sirova nafta i lagani kondenzat proizvode minimalno bubrenje u pravilno formuliranom TPU-u za naftna polja—obično manje od 5% promjene volumena nakon 72-satnog potapanja.
• Razrijeđena HCl (do ~15%): Polieter TPU pokazuje prihvatljivu otpornost na temperaturi okoline; životni vijek je kraći nego u opskrbi vodom, ali prikladan za standardne poslove stimulacije kiselinom.
• Biocidi, inhibitori kamenca, inhibitori korozije: U tipičnim koncentracijama tretmana na terenu, ovi aditivi ne uzrokuju značajnu degradaciju TPU-a.

Situacije u kojima TPU doseže svoje granice vrijedi znati prije nego što se otkriju na terenu:

• Aromatični ugljikovodici: Toluen i ksilen uzrokuju značajno bubrenje TPU-a. Crijeva koja se prenose na kondenzat ili sirovu naftu bogatu aromatima trebaju biti kvalificirana prema materijalu za te specifične tekućine prije postavljanja.
• Koncentrirana kiselina: HCl iznad 15-20% ili HF u bilo kojoj koncentraciji progresivno napadaju TPU. Poslovi kiselog lomljenja pri višim koncentracijama zahtijevaju potvrđene podatke o kompatibilnosti materijala košuljice od proizvođača.
• Povišena temperatura tekućine: Kemijska otpornost TPU-a smanjuje se na povišenim temperaturama. Obloga koja ima prihvatljive performanse u radu s kiselinom od 20°C može se brže razgraditi ako temperatura tekućine na crijevu poraste iznad 60°C zbog topline pumpe ili povrata iz bušotine.

Terenska inspekcija i umirovljenje: Upravljanje crijevom za frakiranje u servisu

Kvar crijeva za lomljenje pri radnom tlaku je događaj visoke energije. Pohranjena energija u crijevu pod tlakom od 100 bara i promjera od 4 inča je značajna; kvar na spojnici ili zbog ispuhivanja košuljice može uzrokovati ozbiljne ozljede osoblja u blizini i nekontrolirano ispuštanje tekućine na podlošku. Strukturirana inspekcija nije administrativni trošak - to je primarni mehanizam za hvatanje degradacije prije nego što postane sigurnosni događaj.

Provjere prije posla

Prije svakog posla prođite cijelom duljinom crijeva i pregledajte ima li rezova ili habanja vanjskog poklopca dovoljno dubokih da izlože armaturu, lokalizirana ispupčenja koja ukazuju na odvajanje košuljice ili oštećenje armature, savijanja ili postavljenih zavoja koji se ne opuštaju kada je crijevo ravno postavljeno, i bilo kakvu spojku koja pokazuje pomicanje, koroziju na spoju ferule i crijeva ili oštećenje navoja. Svako crijevo s izloženom armaturom odmah se povlači - bez iznimke. Izbočina bilo gdje na tijelu znak je unutarnjeg strukturnog kvara i zahtijeva isti odgovor.

Ispitivanje tlaka nakon posla

Nakon faza velike brzine ili visoke koncentracije propanta, provedite hidrostatsko ispitivanje pri 1,5× radnom tlaku s vodom prije nego što se crijevo vrati u rad. Ovo hvata oštećenje košuljice koje nije vidljivo izvana i gubitak cjelovitosti spojke prije nego što se očituje u radnim uvjetima na terenu. Zabilježite rezultate ispitivanja u odnosu na serijski broj crijeva.

Praćenje istrošenosti košuljice

Kod stalne upotrebe gnojnice, debljina unutarnje stijenke obloge postupno se smanjuje sa svakim poslom. Periodični pregled izreži i izmjeri—odsijecanje kratkog dijela crijeva u planiranim intervalima i mjerenje preostale debljine košuljice—omogućuje operaterima izradu modela stope trošenja za njihov specifični tip propanta, brzinu pumpe i profil posla. Nakon što debljina košuljice dosegne 50% izvorne, crijevo treba povući iz uporabe propanta čak i ako nema vidljivih vanjskih oštećenja, budući da preostala debljina stijenke više ne osigurava odgovarajuću sigurnosnu marginu protiv ispuhivanja.

Umirovljenje temeljeno na vremenu i ciklusu

Fizički pregled otkriva vidljiva oštećenja, ali nisu svi mehanizmi razgradnje vidljivi izvana. Širenje pukotina uslijed zamora u slojevima za ojačanje, UV krtost vanjskog omotača i progresivna kompresija spojne brtve razvijaju se iznutra. API 7K i većina glavnih operaterskih programa za upravljanje crijevima određuju ograničenja maksimalnog vijeka trajanja— obično 5 do 10 godina od datuma proizvodnje i definiranog maksimalnog broja ciklusa pritiska — kao zaštita od kvarova koje samo ispitivanje ne može otkriti. Crijeva koja dosegnu ove granice povlače se iz upotrebe bez obzira na njihovo vizualno stanje.
