Plinska ravna crijeva: konstrukcija, nazivni tlak i primjena

Što Plinska plosnata crijeva Jesu li i gdje se koriste

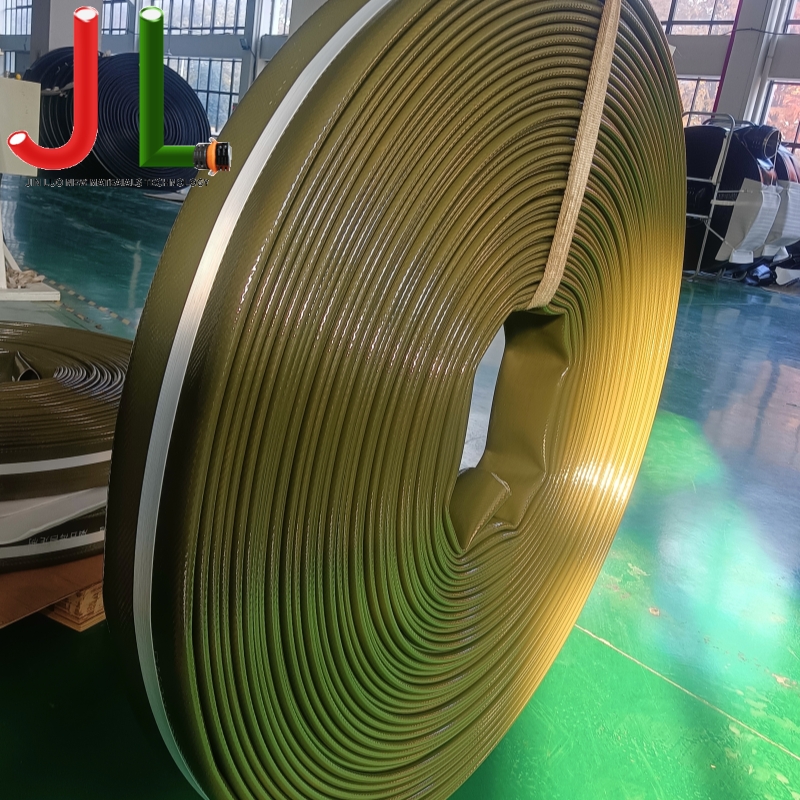

Ravna crijeva za plin su fleksibilni, sklopivi vodovi dizajnirani za prijenos plinovitih medija — uključujući UNP, prirodni plin, komprimirani zrak i industrijske procesne plinove — pod kontroliranim tlakom. Za razliku od krutih cjevovoda, oni se sklapaju kada su prazni, omogućujući kompaktno skladištenje, brzo postavljanje i jednostavnu zamjenu na terenu. Njihova pohrana ravnog profila ključna je praktična prednost : kolut od 100 metara ravnog crijeva zauzima djelić prostora potrebnog za ekvivalentni sklop crijeva s okruglim provrtom, što ih čini preferiranim izborom gdje god su prenosivost i brzina postavljanja bitni.

Primarna područja primjene uključuju privremene vodove za opskrbu plinom na gradilištima i rudarskim mjestima, spojeve za hitne slučajeve premošćivanja tijekom održavanja cjevovoda, poljoprivrednu distribuciju plina (osobito LPG za sušenje i grijanje usjeva), prijenosne instalacije za proizvodnju električne energije i sustave plinske mreže za događaje ili festivale. U svakom slučaju, crijevo mora održavati cjelovitost nepropusnost za plin u različitim tlakovima, temperaturama i uvjetima rukovanja — zahtjevi koji pokreću dolje navedene odluke o specifikacijama.

Konstrukcija: Kako je izgrađeno ravno plinsko crijevo

Plinska ravna crijeva kompozitne su strukture i svaki sloj ima posebnu funkciju. Razumijevanje konstrukcije pomaže kupcima da procijene je li određeni proizvod doista prikladan za plinski servis ili je prenamijenjeno crijevo za ispuštanje vode — razlika koja nosi stvarne sigurnosne posljedice.

Zračnica

Unutarnja obloga je površina u kontaktu s plinom i mora biti kemijski kompatibilna s određenim plinom koji se prenosi. Termoplastični poliuretan (TPU) je standardni izbor za uslugu LPG i ugljikovodika zbog niske propusnosti za nepolarne plinove i otpornosti na bubrenje ugljikovodika. EPDM obloge se koriste za prirodni plin i komprimirani zrak gdje je također potrebna otpornost na ozon. Neopren (CR) nudi sredinu za mješovite usluge. Stopa propusnosti — volumen plina koji difundira kroz stijenku košuljice po jedinici površine po jedinici vremena — ključni je parametar specifikacije i treba ga potvrditi prema relevantnom standardu za plin, a ne pretpostavljati iz općih podataka o gumenoj smjesi.

Pojačanje

Jedan ili više slojeva poliesterske ili najlonske tkanine visoke otpornosti osiguravaju sposobnost podnošenja pritiska crijeva i daju plohi za polaganje njen karakterističan ravni poprečni presjek kada je prazna. Kut tkanja i težina tkanine određuju i strop radnog tlaka i tendenciju crijeva da se glatko spljošti bez savijanja. Antistatička pređa utkana je u armaturni sloj na crijevima namijenjenim za opskrbu zapaljivim plinom, raspršujući elektrostatički naboj koji bi se mogao akumulirati iz protoka plina i stvoriti izvor paljenja — zahtjev propisan prema većini globalnih standarda za plinska crijeva.

Vanjski omot

Vanjski omotač štiti armaturu od UV degradacije, napada ozona, abrazije na podloge i mehaničkih oštećenja. Za vanjsku plinsku opskrbu neophodni su UV-stabilizirani poklopci — nezaštićena guma brzo se razgrađuje pod dugotrajnom izloženošću suncu, što dovodi do površinskih pukotina koje se mogu širiti prema unutra prema ojačanju. Dakle, naš vanjski sloj koristi TPU. Poklopci su obično obojeni kako bi označili vrstu usluge: žuta je međunarodno priznata boja za kodiranje plinskih crijeva na većini tržišta, iako se lokalni standardi razlikuju i uvijek ih treba potvrditi.

Oznake tlaka i rasponi radnih temperatura

Minimalni faktor sigurnosti od 4:1 tlak pucanja do radnog tlaka osnovni je zahtjev za većinu standarda plinskih crijeva. Za uslugu zapaljivog plina neki standardi zahtijevaju omjer 5:1. Kupci bi trebali zatražiti potpunu dokumentaciju ispitivanja pucanja — ne samo nazivni radni tlak — kada ocjenjuju dobavljače, budući da je tlak pucanja primarni dokaz stvarne kvalitete konstrukcije.

Primjenjivi standardi i zahtjevi za certifikaciju

Plinska pljosnata crijeva podliježu znatno rigoroznijim zahtjevima certificiranja od ekvivalentnih crijeva za vodu. Plinski medij predstavlja rizike od propusnosti, zapaljivosti i elektrostatičkog paljenja koji zahtijevaju službenu potvrdu treće strane, a ne samo tvrdnje specifikacije proizvođača.

• EN 1762 (Europa): Primarni europski standard za gumena crijeva i spojeve crijeva za LPG u parnoj i tekućoj fazi. Određuje stope propusnosti, električni otpor, tlak pucanja, cikluse impulsa i zahtjeve za fleksibilnost pri niskim temperaturama. Oznaka CE prema Direktivi o tlačnoj opremi (PED 2014/68/EU) potrebna je za crijeva koja se koriste u plinskim sustavima iznad određenih pragova tlaka.
• ISO 2928: Pokriva gumena crijeva za LPG u tekućim i plinovitim fazama, pružajući međunarodno priznatu metodologiju ispitivanja koja podupire mnoge nacionalne standarde izvan Europe.
• AS/NZS 1869 (Australija/Novi Zeland): Nalaže posebne zahtjeve za električnu vodljivost, ograničenja propusnosti i kriterije mehaničke izvedbe za LPG sklopove crijeva koji se koriste u regiji. Antistatička svojstva testirana su i na tijelu crijeva i na spojnici.
• ATEX / IECEx: Tamo gdje se plinska ravna crijeva postavljaju u klasificirana opasna područja — uključujući mnoga petrokemijska, rudarska i offshore okruženja — usklađenost s ATEX (EU) ili IECEx (međunarodna) za kompletan sklop crijeva uključujući završne priključke obavezna je kako bi se spriječilo elektrostatičko paljenje.

Uvijek zatražite stvarni broj potvrde o ispitivanju i tijelo koje ga je izdalo , a ne kopija standardnog dokumenta. Certifikati bi trebali identificirati specifičnu ispitanu konstrukciju crijeva, a ne generičku obitelj proizvoda, i trebali bi biti unutar razdoblja valjanosti certifikata.

Kompatibilnost završnih spojnica i spojnica

Sučelje spojke najčešće je izvorište curenja plina u sustavima s ravnim crijevima. Certificirano tijelo crijeva upareno s neusklađenim ili neispravno sastavljenim priključkom ne pruža smisleno sigurnosno osiguranje. Ključna razmatranja za odabir opreme:

• Kompatibilnost materijala: Mesing je standardni materijal za pričvršćivanje za LPG i prirodni plin. Priključci od aluminijskih legura koriste se tamo gdje je težina prioritet, ali mora biti potvrđeno da ne sadrže bakar iznad 70%, što dovodi do rizika od stvaranja acetilida s plinovima koji sadrže acetilen. Priključci od nehrđajućeg čelika odgovaraju korozivnim sredinama.
• Savijeni u odnosu na stezni sklop: Tvornički naborani (prešasti) spojevi održavaju ravnomjerno radijalno prianjanje i dosljednu geometriju plinske brtve. Stezaljke sastavljene na terenu uvode varijabilnost — pretjerano zatezanje izobličuje kraj crijeva; nedovoljno zatezanje omogućuje mikro propuštanje. Za uslugu plina pod tlakom, naborani sklopovi su profesionalni standard.
• Električni kontinuitet preko spojnice: Antistatička crijeva zahtijevaju održavanje električnog povezivanja kroz priključak na spojenu opremu. Potvrdite da konstrukcija spojke omogućuje kontakt metal s metalom ili da je specificirana zasebna traka za uzemljenje gdje to zahtijeva primjenjivi standard.
• Standard navoja i nazivni tlak: BSP, NPT i metrički oblici navoja su svi u uobičajenoj upotrebi. Miješanje standarda navoja je dokumentirani uzrok križnog navoja fitinga i kasnijeg curenja. Potvrdite oblik navoja koji se koristi na spojenoj opremi prije nego što navedete priključke za kraj crijeva.

Instalacija, inspekcija i upravljanje vijekom trajanja

Plinska pljosnata crijeva zahtijevaju discipliniraniju provjeru i protokole zamjene nego ekvivalentna crijeva za vodu. Posljedice neotkrivene degradacije znatno su ozbiljnije, a propadanje gumene smjese nije uvijek vidljivo na vanjskoj površini prije nego što se unutarnja propusnost poveća do opasnih razina.

1. Pridržavajte se obveznih intervala zamjene. Većina standarda za plinska crijeva i regulativa nadležnih za plin navodi maksimalni radni vijek bez obzira na vidljivo stanje - uobičajeno 5 godina od datuma proizvodnje za LPG crijeva, s datumom proizvodnje označenim na tijelu crijeva. Rad nakon navedenog životnog vijeka poništava certificiranje i osiguranje u većini jurisdikcija.
2. Provedite ispitivanje nepropusnosti prije uporabe. Nakon spajanja i prije protoka plina, stlačite sklop na radni tlak i provjerite sve spojeve odobrenom otopinom za otkrivanje curenja. Nemojte koristiti otvoreni plamen ili generičku sapunicu kao zamjenu za kalibriranu tekućinu za detekciju.
3. Zaštititi od izlaganja UV zračenju i ozonu tijekom skladištenja. Čuvajte crijeva namotana na tamnom, suhom mjestu dalje od električnih motora ili transformatora koji stvaraju ozon. Napad UV zraka i ozona ubrzava pucanje poklopca čak i kod crijeva koja nikada nisu bila pod tlakom.
4. Nikada nemojte usmjeravati preko oštrih rubova ili kroz mjesta priklještenja. Ravna crijeva su osjetljivija na lokalizirana oštećenja poklopca od crijeva s okruglim otvorom kada se povlače preko rubnika, rubova ili ispod guma vozila. Oštećenje poklopca ne dovodi odmah u pitanje nepropusnost plina, ali ubrzava degradaciju armature i smanjuje granicu tlaka pucanja.
5. Odmah se povucite u slučaju bilo kakvog vidljivog oštećenja. Mjehurići, raslojavanje, trajno savijanje ili pukotine na površini razlozi su za trenutno uklanjanje iz upotrebe. Ne pokušavajte popraviti plinska crijeva na terenu; zamjena je jedini usklađeni odgovor na fizičko oštećenje.
