Kako odabrati pravo crijevo za lomljenje i naftna polja za visokotlačne operacije?

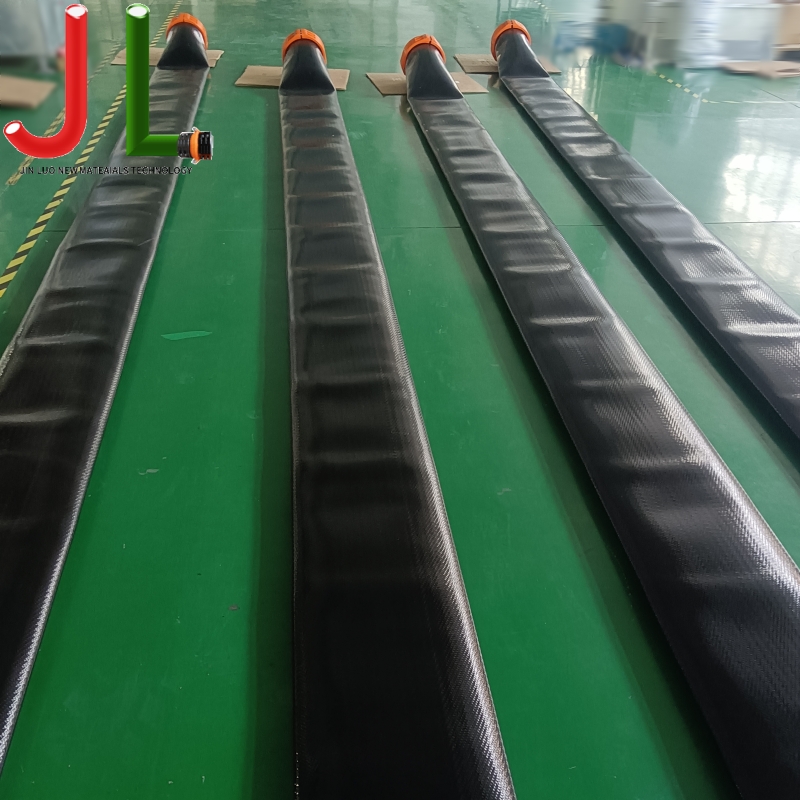

Odabir odgovarajućeg Crijevo za frakturiranje i naftna polja je zadatak od ključne važnosti za inženjere bušenja, voditelje nabave i nadzornike terenskih operacija. Ova crijeva transportiraju abrazivne propante, visokotlačne tekućine i korozivne kemikalije u ekstremnim uvjetima. Kvar u sklopu crijeva može rezultirati skupim zastojima, sigurnosnim opasnostima i kršenjem okoliša. Ovaj vodič pruža tehnički okvir za procjenu konstrukcije crijeva, standardne izvedbe i zahtjeve specifične za primjenu.

1. Razumijevanje slojeva konstrukcija crijeva i znanosti o materijalima

Izvedba bilo koje Crijevo za frakturiranje i naftna polja ovisi o njegovoj višeslojnoj konstrukciji. Tipično visokotlačno crijevo sastoji se od tri primarna sloja: cijevi, ojačanja i poklopca. Svaki sloj ima različitu funkciju, a odabir materijala izravno utječe na trajnost pod cikličkim pritiskom i abrazivnim medijima.

Prilikom ocjenjivanja visokotlačno crijevo za frakturiranje za hidrauličko frakturiranje , obratite pozornost na spoj cijevi. Nitrilna guma (NBR) nudi izvrsnu otpornost na ulje, ali ima ograničenu toleranciju na habanje. Hidrogenirani nitril (HNBR) pruža vrhunsku otpornost na tekućinu na bazi nafte i visoke temperature, što ga čini preferiranim izborom za dugotrajne operacije lomljenja gdje temperatura tekućine prelazi 200°F.

1.1 Usporedba slojeva za ojačanje

Sloj za pojačanje određuje tlak pucanja i životni vijek crijeva. Ojačanje spiralnom žicom osigurava najveću snagu pucanja i fleksibilnost za crijeva velikog promjera koja se koriste u flotama za lomljenje. Ojačanje pletenom žicom nudi dobru fleksibilnost za manje vode, ali se može brže zamarati pod stalnim promjenama pritiska. Tablica u nastavku prikazuje tehničke razlike.

2. Otpornost na habanje i izvedba pokrovnog materijala

U operacijama hidrauličkog lomljenja crijeva često se vuku po stjenovitim površinama, čeličnim platformama i oštrim rubovima. Materijal pokrova djeluje kao prva linija obrane od mehaničkih oštećenja. Za crijevo za naftna polja otporno na abraziju za plin iz škriljevca , potrebna je presvlaka od sintetičke gume s visokom čvrstoćom na trgu (minimalno 150 kN/m).

Proizvođači često koriste SBR (stiren-butadien kaučuk) ili CR (kloroprenski kaučuk) za standardne primjene. Za okruženje s ekstremnom abrazijom, crijeva prekrivena poliuretanom nude tri do pet puta duljinu trajanja u usporedbi s gumenim poklopcima. Podaci s terena pokazuju da poliuretanske navlake smanjuju učestalost zamjene za približno 40% u primjenama s visokim trenjem kao što su spojevi razdjelnika s lomljenjem.

3. Ocjene tlaka i faktori sigurnosti

Razumijevanje vrijednosti tlaka temeljno je za siguran dizajn sustava. Svaki Crijevo za frakturiranje i naftna polja mora imati jasno označen radni tlak, koji je obično 25% do 33% minimalnog tlaka pucanja. Ovaj faktor sigurnosti 4:1 ili 3:1 uzima u obzir skokove tlaka, mehanička oštećenja i degradaciju materijala tijekom vremena.

Za primjenu visokotlačnog lomljenja, uobičajen je radni tlak od 15 000 psi, s tlakom pucanja većim od 60 000 psi. Inženjeri bi također trebali uzeti u obzir ocjenu ciklusa impulsa, koja pokazuje koliko ciklusa pritiska crijevo može izdržati prije nego što dođe do kvara uslijed zamora. Kvalitetno crijevo za lomljenje mora izdržati najmanje 200 000 ciklusa impulsa pri maksimalnom radnom tlaku prema ISO 6803 protokolima ispitivanja.

4. Kemijska kompatibilnost i otpornost na tekućine

Tekućine za hidrauličko frakturiranje sadrže složenu mješavinu vode, propanta, reduktora trenja, biocida i inhibitora kamenca. Materijal cijevi mora biti otporan na kemijsku degradaciju kako bi se spriječilo bubrenje, stvrdnjavanje ili ekstrakcija spojeva u struju tekućine. Crijevo za frakturiranje otporno na kemikalije za operacije kiseljenja zahtijeva posebne spojeve za cijevi.

Za tretmane zakiseljavanjem koji uključuju klorovodičnu ili fluorovodičnu kiselinu, materijali cijevi od fluorougljika (FKM) pružaju najveću otpornost. Za standardne tekućine za frakturiranje, HNBR nudi uravnoteženu kombinaciju kemijske otpornosti i temperaturne stabilnosti. Dolje je sažetak razmatranja kemijske kompatibilnosti.

• HNBR (hidrogenirani nitril): Prikladno za dizel, mineralna ulja i većinu tekućina za frakturiranje; temperaturni raspon -40°F do 275°F.
• FKM (fluorougljik): Izvrsno za zakiseljavanje i aromatske ugljikovodike; temperaturni raspon -20°F do 400°F; veći trošak.
• NBR (nitril): Dobar za tekućine na bazi nafte, ali ograničena kompatibilnost s tekućinama za frakturiranje na visokim temperaturama.
• UPE (polietilen ultravisoke molekularne težine): Vrhunska otpornost na habanje i kemikalije za specijalizirane primjene.

5. Krajnji spojevi i integritet sklopa

Sklop crijeva čvrst je onoliko koliko su čvrsti njegovi krajnji priključci. Za Crijevo za frakturiranje i naftna polja assemblies with hammer unions , pravilne tehnike stezanja i odabir spojnice su kritični. Spojevi s čekićem (kao što su slika 100, slika 1502 ili slika 206) su industrijski standard za visokotlačne spojeve lomljenja zbog svoje mogućnosti brzog spajanja i pouzdanog brtvljenja pod ekstremnim pritiskom.

Kada specificirate sklopove, provjerite zadovoljava li postupak presovanja standarde API 7K ili ISO 6803. Nedovoljno presvučeni spojevi mogu se raspuhati pod pritiskom, dok pretjerano presovanje može oštetiti sloj za pojačanje, stvarajući skrivenu točku kvara. Testiranje treće strane potvrđuje da pravilno spojeni sklopovi održavaju 100% nazivnog radnog tlaka i tlaka pucanja crijeva.

5.1 Specifikacije sklopa ključa

• Zadržavanje savijanja: Najmanje 90% tlaka pucanja crijeva mora se postići na sučelju spojke.
• Materijal spojnice: Ugljični čelik s premazom od cinka ili epoksida za otpornost na koroziju u vanjskim okruženjima naftnih polja.
• Sljedivost: Svaki sklop treba sadržavati serijski broj sa zapisima podataka o presovanju kvalitete osiguranja i analizi kvarova.

6. Industrijski standardi i certifikacijski zahtjevi

Usklađenost s priznatim industrijskim standardima nije predmet pregovora za operacije naftnih polja. API 7K je primarni standard za crijeva za bušenje i servisiranje bunara, koji pokriva zahtjeve dizajna, proizvodnje i ispitivanja. API 7K certificirano crijevo za frakturiranje i naftna polja osigurava da je proizvod podvrgnut rigoroznim ispitivanjima pucanja, impulsa i savijanja.

Dodatni standardi uključuju ISO 6803 za ispitivanje impulsa, ABS certifikat za offshore aplikacije i MSHA odobrenje za podzemna rudarska okruženja. Specifikacije nabave trebale bi izričito zahtijevati certificirana izvješća o ispitivanju (CTR) za svaku seriju, dokumentirajući tlak pucanja, čvrstoću prijanjanja i provjeru dimenzija.

Često postavljana pitanja (FAQ)

• P: Koji je tipični životni vijek crijeva za lomljenje u redovnom radu?
  O: Pod tipičnim operacijama lomljenja s 200-300 ciklusa pritiska po poslu, kvalitetno crijevo s HNBR cijevi i armiranom spiralnom žicom može trajati 3 do 5 godina. Zamjena se preporučuje kada poklopac ima vidljive rezove, izloženu armaturu ili nakon bilo kakvog značajnog udara tlaka koji prelazi 110% radnog tlaka.
• P: Kako mogu odrediti ispravnu veličinu crijeva za operaciju lomljenja?
  O: Veličina crijeva određena je brzinom protoka i zahtjevima za pad tlaka. Za većinu primjena lomljenja, unutarnji promjeri od 2 inča i 3 inča standardni su za priključke razvodnika, dok se crijeva od 4 inča koriste za vodove projektila. Potrijebite Darcy-Weisbach proračun kako biste potvrdili da pad tlaka ne prelazi 10% radnog tlaka pri maksimalnom protoku.
• P: Mogu li se crijeva za lomljenje popraviti ako su oštećena?
  O: Popravci na terenu nisu dopušteni za visokotlačna crijeva za lomljenje prema API 7K. Svaki rez ili ogrebotina koja prodire kroz vanjski pokrov i izlaže pojačano zahtijeva hitno uklanjanje iz upotrebe. Popravljeni sklopovi ne mogu se ponovno certificirati na izvorne vrijednosti tlaka.
• P: Koja je razlika između crijeva za lomljenje i crijeva za rotacijsko bušenje?
  O: Crijevo za lomljenje dizajnirano je za prijenos abrazivnih kaša s velikim protokom i visokim tlakom s čestim promjenama tlaka. Rotacijsko crijevo za bušenje (kelly crijevo) dizajnirano je za kontinuiranu rotaciju i vibracije na podu bušilice. Nisu zamjenjivi; crijevo za lomljenje obično ima deblji pokrov i drugačiji uzorak polaganja armature.

Referenca

• Američki institut za naftu. (2023). API Specifikacija 7K: Oprema za bušenje i servisiranje bunara . API usluge objavljivanja.
• Međunarodna organizacija za standardizaciju. (2020). ISO 6803: Gumena ili plastična crijeva i sklopovi crijeva — Ispitivanje hidrauličkim pritiskom bez savijanja .
• Nacionalna udruga inženjera korozije. (2022). NACE SP0472: Metode i kontrole za odvojeno pucanje zavarenih spojeva od ugljenog čelika u okolišu tijekom rada u korozivnim okruženjima rafiniranja nafte .
• Društvo naftnih inženjera. (2021). SPE 204215: Najbolje prakse za upravljanje visokotlačnim crijevima u operacijama hidrauličkog lomljenja .
• Energetski institut. (2023). EI Model Kodeksa sigurne prakse Dio 15: Klasifikacija područja za instalacije koje rukuju zapaljivim tekućinama .
• Uprava za zaštitu na radu. (2022). OSHA 1910.269: Proizvodnja, prijenos i distribucija električne energije — Zahtjevi za cjelovitost crijeva .
