Crijevo za prijenos vode naftnih polja: Frac crijevo i vodič za visoki tlak

Crijevo za prijenos vode za operacije naftnih polja

Crijevo za prijenos vode iz naftnih polja postoji kako bi riješilo vrlo specifičan problem: brzo premještanje velikih količina vode preko terena koji nema fiksnu cjevovodnu infrastrukturu, a zatim pakiranje tog crijeva i njegovo ponovno premještanje kada se gradilište promijeni. To je razlog zašto crijevo za prijenos vode iz naftnih polja izgleda toliko drugačije od krute cijevi koja se koristi u trajnim instalacijama - potrebno ga je saviti ravno, utovariti na kamion ili kolut i ponovno postaviti u roku od nekoliko sati, a ne dana.

U praksi, ova kategorija crijeva pokriva nekoliko različitih namjena unutar jednog projekta naftnog polja: premještanje slatke vode do bušotine prije frac posla, prijenos proizvedene ili povratne vode u skladište ili odlaganje i osiguranje privremenih opskrbnih vodova između izvora vode i opreme za miješanje. Svaka od ovih namjena ima malo drugačije zahtjeve za tlakom i volumenom, ali dijele istu temeljnu potražnju za crijevom koje se može brzo postaviti, izdržati na neravnom tlu i koje se može vratiti bez oštećenja za ponovnu upotrebu na sljedećoj podlozi.

Zašto je poliuretansko crijevo za prijenos vode postalo standard

Poliuretansko crijevo za prijenos vode uvelike je istisnulo starije gumeno crijevo i crijevo na bazi PVC-a u primjenama na naftnim poljima jer TPU (termoplastični poliuretan) nudi kombinaciju svojstava s kojima je teško usporediti: visoku vlačnu čvrstoću u odnosu na težinu, jaku otpornost na habanje od pješčanih i šljunčanih površina bušotina i stabilne performanse pri temperaturnim promjenama uobičajenim u regijama naftnih polja, od ljetnih vrućina do zimskih uvjeta smrzavanja.

Tipično poliuretansko crijevo za naftna polja napravljeno je s koekstrudiranom konstrukcijom: unutarnja TPU obloga u kontaktu s tekućinom, tkani sloj za pojačanje (obično poliester visoke čvrstoće) koji nosi tlačno opterećenje i vanjski TPU poklopac koji uklanja abraziju od povlačenja po jastučiću. Ova slojevita struktura je ono što omogućuje da se crijevo sklopi potpuno ravno za transport i skladištenje, a zatim zaokruži do punog promjera kada pumpa radi. U usporedbi s čeličnom cijevi ili krutom policijevom, poliuretansko crijevo jednakog promjera može biti utovareno, istovareno i postavljeno od strane manje ekipe u djeliću vremena.

Hidraulično crijevo za lomljenje i zahtjevi za tlak u crijevu za frakturiranje

Hidraulično crijevo za frakturiranje nalazi se na zahtjevnijem kraju kategorije crijeva za naftna polja. Dok su niskotlačni vodovi za prijenos vode koji opskrbljuju frac pad obično ocijenjeni u rasponu većine standardnih ravnih crijeva, frac crijevo koje se koristi bliže pumpi i ušću bušotine može biti izloženo mnogo većem i bržem cikličkom tlaku — faktor koji je važan koliko i sam vršni broj, budući da ponovljeno mijenjanje tlaka zamara slojeve ojačanja brže nego tlak u stabilnom stanju.

Zbog ovakvog cikličkog ponašanja, specifikacije frak crijeva obično navode i radni tlak i zasebnu ocjenu zamora ili vijek trajanja ciklusa, a kupci koji ocjenjuju dobavljače trebali bi pitati o oba, a ne samo o radnom tlaku. Kvaliteta ojačanja - vrsta vlakana, gustoća tkanja i koliko dobro se sloj za pojačanje veže za unutarnje i vanjske TPU slojeve tijekom koekstruzije - ima izravan učinak na to koliko ciklusa pritiska crijevo može izdržati prije nego što se smanji učinkovitost.

• Radni tlak: tlak za koji je crijevo ocijenjeno da može neprekidno raditi tijekom normalnog rada.
• Tlak pucanja: prag kvara, obično nekoliko puta veći od radnog tlaka kao sigurnosna granica.
• Ocjena zamora ciklusa: kako se crijevo ponaša pod ponovljenim pritiskom i smanjenjem tlaka, što je posebno važno za frak i dijelove crijeva u blizini pumpe.

Visoki tlak Crijevo naftnog polja : Usklađivanje ocjena s poslom

Ne mora svako crijevo na naftnom polju biti ocijenjeno za maksimalni tlak, a specificiranje visokotlačnog crijeva za naftno polje gdje bi odgovarao vod za prijenos vode standardnog tlaka jednostavno povećava nepotrebne troškove i težinu. Praktični pristup je mapirati zonu tlaka na lokaciji - od niskotlačnih vodova za opskrbu slatkom vodom, preko prijenosnih sekcija srednjeg tlaka, do visokotlačnih vodova najbližih crpnoj opremi - i odabrati promjer crijeva i nazivni tlak za svaku zonu zasebno.

Pretjerano specificiranje svake linije na licu mjesta na najveću dostupnu vrijednost tlaka nije prečac do sigurnosti — to obično znači samo teže, skuplje crijevo u dijelovima gdje nije potrebno, dok je stvarna slaba točka sustava često spojnica ili priključak, a ne samo tijelo crijeva.

Industrijska crijeva za naftu i plin: izvan prijenosa vode

Industrijska crijeva za naftu i plin pokrivaju širi skup zadataka od samog prijenosa vode, iako je rukovanje vodom obično najveća primjena prema duljini crijeva. Primjena crijeva za naftu i plin na tipičnoj lokaciji može uključivati ​​rukovanje proizvedenom vodom, privremeni prijenos goriva za generatore i opremu na gradilištu, prijenos isplake i gnojnice tijekom operacija bušenja i odvodnjavanje niskih područja oko platforme tijekom vlažnog vremena.

Svaka od ovih upotreba postavlja različite zahtjeve posebno za unutarnju košuljicu, budući da je kemijska kompatibilnost između tekućine kojom se rukuje i materijala košuljice ono što određuje životni vijek više od samog tlaka. Obloga prikladna za prijenos slatke vode nije automatski prikladna za rukovanje proizvedenom vodom s višim salinitetom ili tragovima ugljikovodika, stoga je vrijedno potvrditi kompatibilnost tekućine s dobavljačem prije pretpostavke da će jedna specifikacija crijeva služiti svakoj ulozi na gradilištu.

Primjene crijeva za bušenje

Primjena crijeva za bušenje razlikuje se od kategorija prijenosa vode i lomljenja po tome što crijevo često rukuje vodom koja se koristi za podržavanje aktivnih operacija bušenja, a ne tekućinom za lomljenje pod visokim cikličkim tlakom - razmislite o opskrbi vodom za bušotinu, suzbijanju prašine i privremenoj drenaži oko mjesta bušenja. Volumen i pouzdanost kontinuiranog protoka ovdje su važniji od vršnog tlaka, budući da prekid u opskrbi bušotinom vodom može izravno odgoditi operacije bušenja.

Budući da se mjesta bušenja često premještaju kako se jastučići razvijaju uzastopno, težina crijeva i jednostavnost ponovnog postavljanja imaju posebnu težinu u odluci o odabiru. Poliuretansko plosnato crijevo koje mala ekipa može utovariti, transportirati i ponovno postaviti unutar smjene ima stvarnu operativnu prednost u odnosu na teže gumene ili krute alternative cijevi u ovoj specifičnoj ulozi, čak i tamo gdje su sami zahtjevi za tlakom relativno skromni.

Vodič za odabir crijeva za naftna polja

Odabir pravog crijeva za primjenu na naftnim poljima svodi se na kratki popis pitanja, koja se obrađuju redom, a ne polazeći od promjera ili cijene.

1. Kojom tekućinom se rukuje i ima li unutarnja košuljica potvrđenu kemijsku kompatibilnost s njom — slatka voda, proizvedena voda i tekućina za bušenje postavljaju različite zahtjeve na košuljicu.
2. Koliki je stvarni radni tlak u zoni za koju će služiti ovaj dio crijeva i treba li izdržati ponovljene promjene tlaka kao kod vodova koji su susjedni frak-u, ili protok u stabilnom stanju kao kod prijenosa vode.
3. Po kojim će se uvjetima tla crijevo vući ili polagati i treba li vanjskom pokrovu zbog toga dodatnu otpornost na abraziju.
4. Koliko često će se crijevo premještati i jesu li težina i kompatibilnost s kolutom važniji nego što bi bili za polutrajni vod.
5. Koji promjer daje potrebnu brzinu protoka bez predimenzioniranja linije i dodavanja nepotrebne težine i troškova.

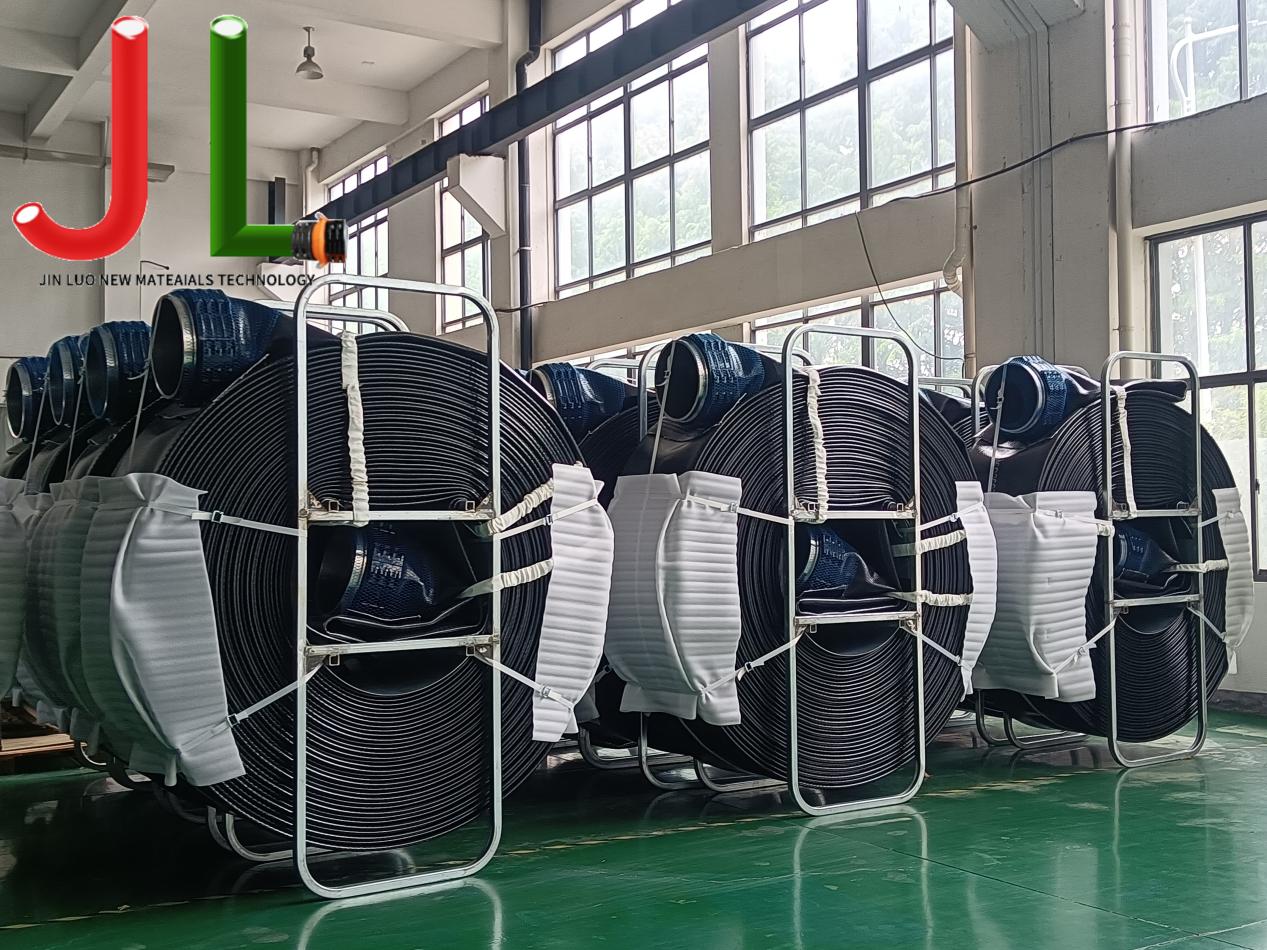

Jinluo proizvodi poliuretanska ravna crijeva za ovaj niz uloga naftnih polja, od prijenosa slatke vode do opskrbe vodom za frakturiranje, s kalibrima od 2 do 16 inča i prilagodljivim duljinama za različite rasporede gradilišta. Provjera tipa tekućine, tlačne zone i uvjeta tla prije dovršetka narudžbe općenito je pouzdaniji put do prave specifikacije od zadanog odabira crijeva s najvišom ocjenom dostupnog, a većina dobavljača, uključujući Jinluo, može savjetovati koja kombinacija ojačanja i pokrovnog materijala odgovara određenim uvjetima lokacije.
