Razumijevanje ispusnih crijeva

1. Što su ispusna crijeva?

Ispusna crijeva su fleksibilne cijevi dizajnirane za prijenos tekućina, polukrutina ili plinova s jednog mjesta na drugo pod pritiskom. Za razliku od usisnih crijeva (koja uvlače materijal), ispusna crijeva izgrađeni su da izdrže unutarnji pritisak, što ih čini neophodnim u industrijama gdje su potrebni kontrolirani protok i usmjereni prijenos.

Primarne funkcije ispusnih crijeva

• Prijenos materijala: Premjestite vodu, kemikalije, gnojnicu ili abrazivne krutine.
• Rukovanje pritiskom: Dizajniran da izdrži sile pumpanja bez kolapsa.
• Trajnost: Otporan na habanje, savijanje i čimbenike okoline.

Ključne industrije koje koriste ispusna crijeva

Ispusno crijevo u odnosu na usisno crijevo: ključne razlike

Osnovni parametri za prepoznavanje ispusnih crijeva

• Unutarnji promjer (ID): U rasponu od ½ inča do 12 inča, ovisno o potrebama protoka.
• Nazivni tlak: Mjereno u PSI/baru (npr. 150 PSI za standardni prijenos vode).
• Raspon temperature: Neka crijeva podnose -40°F do 200°F (-40°C do 93°C).
• Kompatibilnost materijala: Guma (otporna na abraziju), PVC (lagana) ili specijalne smjese (otporne na kemikalije).

Zašto su ispusna crijeva važna
Njihova sposobnost podnošenja protoka pod pritiskom čini ispusna crijeva ključni u sprječavanju curenja, izlijevanja i zastoja u radu. Odabir pravog tipa osigurava učinkovitost, sigurnost i dugotrajnost u zahtjevnim okruženjima.

2. Razumijevanje ispusnih crijeva: vrste, primjene i vodič za odabir

Vrste ispusnih crijeva

1. Gumena crijeva za pražnjenje

• Izgradnja: Ojačana tkaninom ili čeličnom žicom
• Raspon tlaka: 150-300 PSI
• Raspon temperature: -40°F do 200°F (-40°C do 93°C)
• Najbolje za: Abrazivni materijali, aplikacije ulja i vode
• Prednosti: Izvrsna fleksibilnost, otporan na savijanje, izdržljiv

2. PVC crijeva za pražnjenje

• Izgradnja: PVC materijal sa spiralnim ojačanjem
• Raspon tlaka: 100-250 PSI
• Raspon temperature: 32°F do 140°F (0°C do 60°C)
• Najbolje za: Lagani prijenos vode, kemijske primjene
• Prednosti: Lagan, otporan na koroziju, pristupačan

3. Termoplastična crijeva za pražnjenje

• Izgradnja: Više termoplastičnih slojeva
• Raspon tlaka: 200-400 PSI
• Raspon temperature: -60°F do 275°F (-51°C do 135°C)
• Najbolje za: Prijenos kemikalija, primjene u hrani
• Prednosti: Otporan na kemikalije, ne zagađuje

4. Kompozitna/specifična crijeva za materijal

• Specijalne vrste:
  • Crijeva otporna na kemikalije (PTFE obloga)
  • Crijeva otporna na abraziju (ekstra debele stijenke)
  • Crijeva za hranu (materijali odobreni od strane FDA)
• Raspon tlaka: Razlikuje se prema konstrukciji (150-600 PSI)
• Raspon temperature: Razlikuje se prema materijalu

Primjene ispusnih crijeva

Vodič za odabir ispusnog crijeva

1. Razmatranja kompatibilnosti materijala

• voda: Standardna guma ili PVC
• Ulja/goriva: Gumene smjese otporne na ulja
• Kiseline/lužine: PTFE ili specijalna guma
• Abrazivne kaše: Ekstra debela guma s podstavom otpornom na habanje

2. Zahtjevi za veličinu i protok

• Vodič za odabir promjera:
  • 1-2" za aplikacije male količine
  • 3-6" za umjeren protok
  • 8" za prijenos velike količine
• Brzina protoka: Uskladite veličinu crijeva s kapacitetom pumpe

3. Čimbenici tlaka i temperature

• Radni tlak: Uvijek prekoračite tlak sustava za 25%
• Tlak pucanja: Minimalno 4x radni tlak
• temperatura: Provjerite odgovara li nazivna vrijednost crijeva temperaturi tekućine

4. Potrebe za pojačanjem

• Standardna carina: Jednostruki sloj tkanine (150 PSI)
• Za teške uvjete rada: Više slojeva tkanine (300 PSI)
• Posebno teške uvjete rada: Ojačanje od čelične žice (400 PSI)

5. Fleksibilnost nasuprot krutosti

• Visoka fleksibilnost: Potreban za premještanje opreme
• Čvršća crijeva: Bolje za aplikacije visokog pritiska

6. Završne veze

• Uobičajene vrste:
  • Camlock spojnice
  • NPT navojni krajevi
  • Prirubnički spojevi
• Savjet za odabir: Usklađivanje s postojećom opremom

Tablica usporedbe performansi

Posebna razmatranja

• Statička vodljivost: Potrebno za zapaljive tekućine
• UV otpornost: Važno za vanjsku upotrebu
• Radijus savijanja: Minimalna zakrivljenost prije ograničenja protoka
• Usklađenost s propisima: NSF, FDA ili drugi industrijski standardi

3. Ključne značajke visokokvalitetnih crijeva za pražnjenje

1. Specifikacije izvedbe tlaka

• Nazivni radni tlak:
  • Standardni rad: 150-250 PSI
  • Teška duty: 250-400 PSI
  • Industrijski stupanj: 400-600 PSI
• Sigurnosna granica tlaka pucanja:
  • Minimalni sigurnosni omjer 4:1 (tlak pucanja u odnosu na radni tlak)
  • Primjer: crijevo od 300 PSI trebalo bi imati ocjenu pucanja od 1200 PSI

2. Čimbenici trajnosti materijala

3. Konstrukcija armature

• Standardna pojačanja:
  • Jednostruki tekstilni sloj (150-200 PSI)
  • Dvostruki tekstilni slojevi (200-300 PSI)
  • Zavojnica od čelične žice (300-600 PSI)
• Usporedba armature:
  • Tkanina: Bolja fleksibilnost, manja težina
  • Žica: Veći kapacitet pritiska, otpornost na savijanje

4. Rasponi tolerancije temperature

5. Karakteristike učinkovitosti protoka

• Dizajn glatke cijevi:
  • Minimalni gubitak trenja (mjereno u PSI padu na 100 stopa)
  • Tipične vrijednosti: pad od 2-5 PSI pri nazivnom protoku
• Konzistencija unutarnjeg promjera:
  • Tolerancija: ±3% nazivne veličine
  • Sprječava ograničenje protoka na zavojima

6. Sigurnosne potvrde

• Kritični certifikati:
  • NSF/ANSI 61 za pitku vodu
  • FDA 21 CFR za kontakt s hranom
  • ATEX za eksplozivna okruženja
  • UL popis za otpornost na vatru

7. Usporedba fizičkih svojstava

8. Posebne značajke izvedbe

• Disipacija statičkog elektriciteta: Površinski otpor <10^5 ohma (za zapaljive tekućine)
• Antimikrobno: Za prehrambenu/farmaceutsku primjenu
• Bez obilježavanja: Važno za okruženja čistih soba
• Sposobnost plutanja: Jezgra od pjene za pomorsku primjenu

9. Standardi za ispitivanje izdržljivosti

• Ocjena ciklusa fleksibilnosti: Minimalno 50 000 ciklusa (ASTM D380)
• Impulsno testiranje: 100 000 ciklusa pritiska (SAE J343)
• Ispitivanje abrazije: Minimalno 500 ciklusa (ISO 6945)

4. Održavanje i sigurnosni savjeti za crijeva za pražnjenje

1. Smjernice za pravilno skladištenje

• Idealni uvjeti skladištenja:
  • temperatura: 32°F to 100°F (0°C to 38°C)
  • Vlažnost: Ispod 65% RH
  • Izbjegavajte izravno izlaganje sunčevoj svjetlosti (UV degradacija)
• Položaj pohrane:
  • Položite ravno ili objesite okomito
  • Nikada nemojte skladištiti sa savijenim ili oštrim zavojima
  • Minimalni radijus savijanja: 10x promjer crijeva

2. Kontrolni popis za rutinsku inspekciju

3. Postupci čišćenja prema primjeni

• Voda/otpadne vode: Isperite čistom vodom pri 1,5x radnom tlaku
• Kemijski prijenos: Trostruko ispiranje kompatibilnim otapalom
• Ulje/gorivo: Očistite otopinom deterdženta (pH 7-9)
• Gnojnica/krutine: Mehaničko četkanje, čišćenje mlazom zraka

4. Protokol ispitivanja tlaka

• Učestalost: Tromjesečno za kontinuiranu upotrebu
• Metoda ispitivanja: Hidrostatsko ispitivanje pri 1,5x radnom tlaku
• Trajanje: minimalno 30 minuta
• Kriteriji prihvaćanja: <2% pada tlaka, nema vidljivih curenja

5. Parametri sigurnog rukovanja

6. Najbolje operativne prakse

• Instalacija:
  • Održavajte radijus savijanja najmanje 5x promjera
  • Koristite odgovarajuće potpore svakih 3-5 stopa
• Operacija:
  • Izbjegavajte nagle skokove tlaka (>10% PSI/sec)
  • Maksimalna brzina protoka: 20 ft/s za tekućine
• Gašenje:
  • Postupno smanjenje tlaka
  • Kompletna drenaža prije skladištenja

7. Posebna razmatranja za Jiangsu Jinluo proizvode

S obzirom Jiangsu Jinluo New Material Technology Co., Ltd specijalizacija za poliuretanska i industrijska crijeva (promjera 2-16 inča), obratite pozornost na ove specifične aspekte održavanja:

• Poliuretanska crijeva:
  • Povećana kemijska otpornost, ali izbjegavajte jake kiseline
  • Vrhunska otpornost na abraziju (50% bolja od standardne gume)
  • Rok trajanja: 5 godina (nekorišten u odgovarajućim uvjetima)
• Crijeva velikog promjera (8-16 inča):
  • Zahtijeva specijaliziranu opremu za čišćenje
  • Potrebne su ojačane potporne strukture
  • Učestalost pregleda: Mjesečno za kontinuiranu upotrebu

8. Tehnike produljenja života

• Sustav rotacije: Zamjenjujte više crijeva u primjenama s velikom upotrebom
• Zaštitna navlaka: Dodajte zaštitu od abrazije na kontaktne točke
• Održavanje krajnjeg priključka: Godišnje podmazivanje/provjera navoja
• Ciklusiranje pritiska: Postupno povećavajte/smanjujte pritisak

9. Odlaganje i recikliranje

• Znakovi kraja života:
  • Širenje pukotine >30% duljine
  • Pad nazivnog tlaka >25%
  • Trajna deformacija >5% promjera
• Usklađenost s okolišem:
  • Odvojite prema vrsti materijala (guma/PVC/TPU)
  • Slijedite lokalne propise za odlaganje industrijskog crijeva

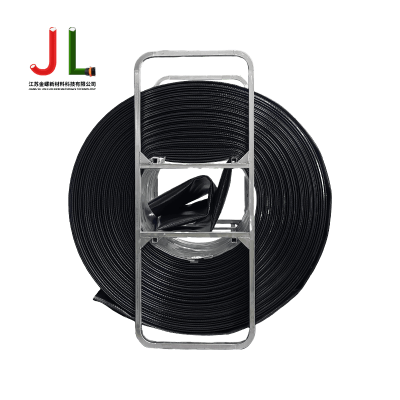

Jinluo poliuretansko tlačno crijevo za teške uvjete rada - fleksibilna ojačana TPU ravna cijev
