Što je crijevo za frakturiranje i naftno polje?

U svijetu istraživanja i proizvodnje nafte i plina s visokim ulozima, svaka je komponenta u lancu prijenosa fluida kritična. Među njima, skromno crijevo je sve samo ne jednostavno; to je precizno projektirano korištenje za spašavanje koje podnosi teške uvjete kako bi operacije tekle sigurno i učinkovito. A Crijevo za frakturiranje i naftna polja je specijalizirani dio dizajniran za prijenos raznih agresivnih medija—od visokotlačne tekućine za lomljenje i abrazivne isplake za bušenje do proizvedene vode i sirove nafte—pod ekstremnim pritiscima, temperaturama i dinamičkim naprezanjima. Kvar jednog crijeva može dovesti do skupih zastoja, ekoloških incidenata i ozbiljnih sigurnosnih opasnosti. Razumijevanje inženjeringa iza ovih crijeva, od njihove robusne konstrukcije do rigoroznih standarda koje moraju zadovoljiti, ključno je za inženjere, stručnjake za nabavu i operatere na terenu. Ovaj vodič zadubljuje se u anatomiju ovih vitalnih komponenti, objašnjavajući ključ specifikacije visokotlačnog frac crijeva , važnost API 7K frac certifikat , i uloga crijevo za lomljenje ojačano čeličnom žicom dizajne. Također ćemo pružiti praktične smjernice o kritičnim primjenama na terenu, kao što je poznato kada se kaže zamjena crijeva isplačne pumpe naftnih polja i kako odabrati pravu ispusna cijev naftnog polja za prijenos vode operacije. Kombinirajući duboki tehnički uvid s praktičnošću na terenskoj razini, ovaj članak služi kao sveobuhvatan izvor za svaki tko je odgovoran za specificiranje, održavanje ili upravljanje ovim osnovnim sredstvima.

Anatomija visokoučinkovitog Frac crijeva

Izvanredna otpornost kvalitetnog crijeva na lomljenje nije slučajnost; to je rezultat minucioznih slojevitih konstrukcija gdje svaki sloj služi različitoj i vitalnoj funkciji. U svojoj srži, dizajn mora uravnotežiti naizgled kontradiktorne zahtjeve: ogromnu snagu s fleksibilnošću, kemijsku otpornost s tolerancijom na abraziju i dugovječnost s podnošljivom težinom. Ovaj višeslojni pristup počinje sa cijevi ili košuljicom, najdubljim slojem u izravnom kontaktu s transportiranom tekućinom. Obično se izrađuje od specijaliziranih sintetičkih guma ili termoplastičnih poliuretanskih spojeva formuliranih da se odupru razgradnji od kemikalija, kiselina i propanata koji se nalaze u fracking tekućinama. Oko ove obloge je sloj za pojačanje, prava okosnica crijeva koja određuje njegovu sposobnost podnošenja pritiska. Ovdje je crijevo za lomljenje ojačano čeličnom žicom ističe se korištenjem višestrukih spirala ili pletenica čelične žice visoke čvrstoće za zadržavanje ekstremnih unutarnjih pritisaka i održavanje pulsirajućeg zamora od ciklusa pumpe. Konačno, pokrovni sloj djeluje kao prva linija obrane vanjskog okruženja. Napravljen je da bude iznimno čvrst, otporan na vremenske uvjete, ozon, UV zračenje, ulje i fizičku abraziju od povlačenja po neravnom terenu, osiguravajući integritet kritične armature ispod.

• Unutarnja obloga: Izrađen od spojeva otpornih na ulje, abraziju kao što su NBR, HNBR ili poliuretan za zaštitu od unutarnje kemijske tekućine.
• Sloj za ojačanje: Čelična žica visoke čvrstoće spiralno namotana ili upletena u više slojeva kako bi se osigurao maksimalni pritisak pucanja i otpornost na impulsni zamor.
• Zaštitni poklopac: Robusni vanjski sloj otporan na vremenske uvjete, često izrađen od sintetičkih guma poput CR ili CSM, dizajniran da izdrži zlostavljanje na terenu.
• Završni spojevi: Prirubnice od kovanog čelika ili spojnice s navojem sigurno su pričvršćene savijanjem ili stezanjem kako bi se formirao sklop otporan na curenje, visokog integriteta.

Dekodiranje ključnih metričkih performansi: Specifikacije crijeva za visokotlačno frakiranje

Odabir odgovarajućeg crijeva zahtijeva njegovo temeljito razumijevanje specifikacije visokotlačnog frac crijeva . Ove objavljene metrike nisu samo brojke; oni su jamstvo ograničenja performansi pod definiranim uvjetima. Najkritičnija specifikacija je radni tlak (WP), maksimalni kontinuirani tlak s kojim je crijevo dizajnirano za sigurno rukovanje. Jednako je važan minimalni tlak pucanja (MBP), koji je obično višekratnik WP-a (npr. 4:1), što predstavlja krajnju točku kvara. Ispitni tlak (TP) je tlak primijenjen tijekom tvorničkih ispitivanja, obično iznad WP, ​​​​​​ali ispod MBP. Ostale vitalne specifikacije uključuju unutarnji promjer (ID), koji utječe na protok i pad tlaka; polumjer savijanja, koji pokazuje koliko se čvrsto crijevo može sačuvati bez savijanja ili oštećenja ojačanja; i temperaturni raspon za medije i okoliš. Precizno usklađivanje ovih specifikacija s učinkom vaše crpke, svojstvima tekućine i izgledom mjesta temeljno je za siguran i pouzdan rad.

Kritične primjene i smjernice za zamjenu

Teorijska izvrsnost crijeva dokazuje se u njegovoj praktičnoj primjeni. Dva najzahtjevnija i najčešća korištenja na terenu ističu različite aspekte performansi crijeva i upravljanja životnim ciklusom. Na strani visokog tlaka, crijeva spojena na isplačne pumpe i frac pumpe su arterijske operacije, rukovanje abrazivnim, visokotlačnim tekućinama. Na strani velikog volumena, ispusna crijeva za prijenos vode upravljaju velikim brzinama protoka potrebnih za operacije lomljenja i rukovanje tekućinom, gdje tlak može biti niži, ali su trajnost i učinkovitost ključa protoka.

Sustavi isplačne pumpe: otkucaji srca bušenja

Crijeva isplačne pumpe rade u jednom od najtežih okruženja, stalno izložene visokotlačnim pulsacijama i abrazivnoj isplaci za bušenje. Znati kada izvršiti zamjena crijeva isplačne pumpe naftnih polja kritična je vještina koja uspostavlja ravnotežu između sigurnosti i operativne ekonomije. Čekanje na katastrofalan neuspjeh nikada nije opcija. Ključni pokazatelji za zamjenu uključuju vidljive pukotine ili ozbiljne abrazije na poklopcu koji otkrivaju žice za pojačanje, lokalizirano ispupčenje ili otekline koje ukazuju na unutarnje odvajanje slojeva, značajno i trajno ozdravljenje na priključcima ili crijevo koje je prekoračilo preporučeni radni vijek na temelju ciklusa pritiska. Implementacija proaktivnog rasporeda zamjene temeljenog na satima rada i redovitim, dokumentiranim pregledima daleko je isplativija od rješavanja neplaniranih zastoja.

Prijenos vode i rukovanje tekućinom: Upravljanje velikim količinama

Za radnje kao što je opskrba vodom frak mješalice ili prijenos proizvedene vode, često se koristi drugačiji profil crijeva. An ispusna cijev naftnog polja za prijenos vode dizajniran je za optimizaciju za veliki unutarnji promjer, mali otpor protoka i izuzetnu otpornost na povlačenje i drobljenje. Iako je i dalje robustan, njegovo ojačanje može koristiti tekstilne slojeve visoke čvrstoće poput poliestera ili aramida umjesto, ili u kombinaciji s, lakšom čeličnom žicom, stvarajući fleksibilnost, a ponekad i lakšu cijev prikladnu za upotrebu na velikim udaljenostima. Ključne specifikacije ovdje se fokusiraju na ID za brzinu protoka, sposobnost korištenja (ako se koristi na usisnoj pumpi) i izuzetnu otpornost na abraziju za poklopac.

FAQ

Koliko često treba mijenjati visokotlačno crijevo za frakiranje?

Ne postoji jedinstven odgovor koji se temelji na vremenu, jer učestalost promjene ovisi o ciklusima radnog tlaka, abrazivnosti tekućine i uvjetima okoline. Najbolja praksa je slijediti program održavanja temeljen na stanju. Crijeva treba odmah zamijeniti ako pregled otkrije bilo kakvo oštećenje poklopca koji otkriva armaturu, izbočine, duboke rezove ili stvrdnutu/napuknutu gumu. Osim toga, proizvođači često daju preporučeni vijek trajanja na temelju maksimalnog radnog tlaka i ciklusa impulsa. Proaktivna zamjena crijeva kao dio planiranog plana održavanja, utemeljenog na uputama proizvođača i rigoroznim zapisima inspekcije, daleko je sigurnija i ekonomičnija od reakcije na kvar.

Što znači "faktor sigurnosti 4:1" na crijevu?

Faktor sigurnosti 4:1 (ili sličan omjer poput 3:1 ili 5:1) ključno je načelo dizajna. To znači da je minimalni tlak pucanja crijeva (MBP) četiri puta veći od nazivnog radnog tlaka (WP). Na primjer, WP crijevo od 10 000 PSI imalo bi MBP od najmanje 40 000 PSI. Ova velika margina uzima u obzir skokove tlaka, potencijalno niži tlak u sustavu, zamor materijala tijekom vremena i nepredviđena opterećenja. To je temeljni sigurnosni tampon. Prilikom ocjenjivanja specifikacije visokotlačnog frac crijeva , veći faktor sigurnosti općenito ukazuje na robusniji i konzervativnije dizajniran proizvod.

Koja je razlika između "layflat" crijeva i standardnog gumenog crijeva za prijenos vode?

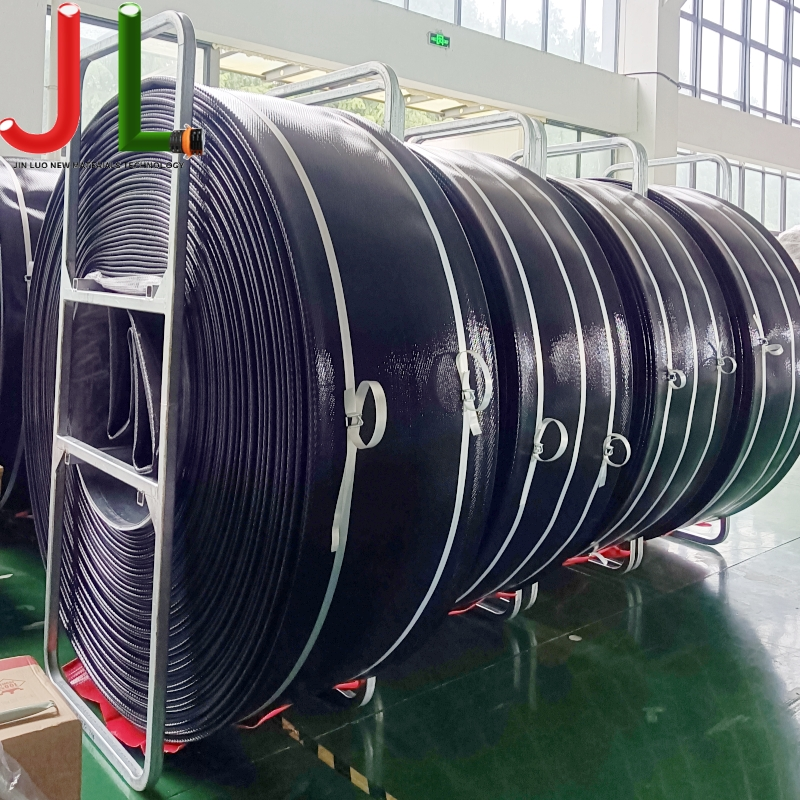

Standardno gumeno crijevo za pražnjenje obično je okruglo i zadržava svoj oblik kada je prazno, često sa spiralnom žicom kako bi se spriječilo savijanje pri usisavanju. Plosnato crijevo, koje se često koristi kao ispusna cijev naftnog polja za prijenos vode , dizajniran je da bude fleksibilan i da se potpuno spljošti kada je prazan, što ga čini mnogo lakšim za motanje, transport i skladištenje na dugim duljinama. Layflat crijeva obično su izrađena od PVC-a ili tkanine presvučenih poliuretanom. Izvrsne su za privremene vode velike količine vode iznad zemlje, ali općenito imaju niži tlak i manju otpornost na habanje okruglih gumenih crijeva za ispuštanje u teškim uvjetima namijenjenoj trajnijoj ili robusnijoj primjeni.
