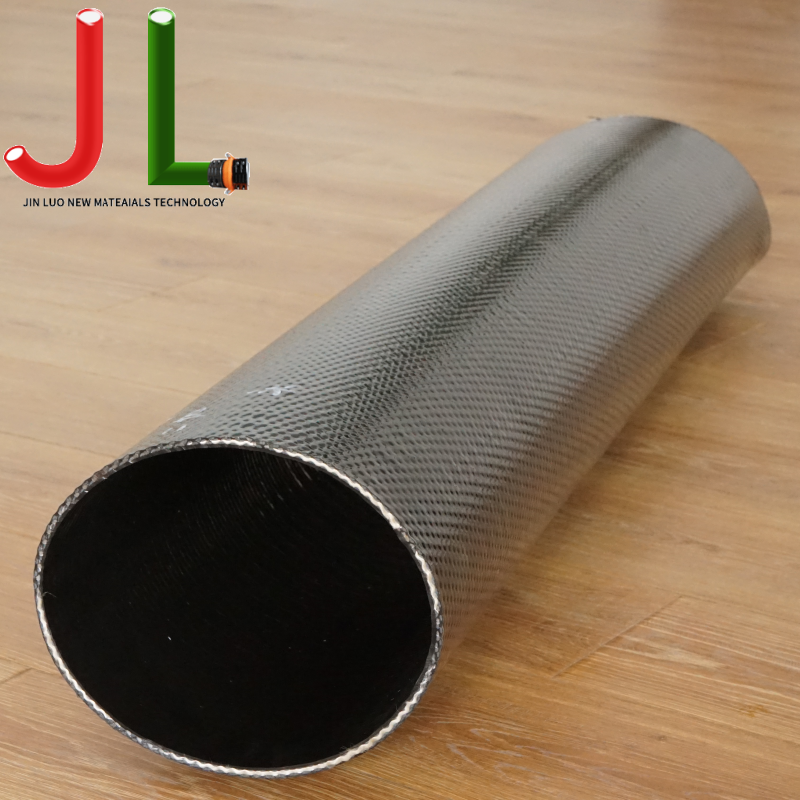

Što je TPU crijevo za ugradnju betona i zašto je važno na gradilištima?

Operacije pumpanja betona ovise o jednoj komponenti kojoj se rijetko posvećuje dovoljno pozornosti: crijevu za isporuku. Loše specifično crijevo dovodi do preranog trošenja, pada tlaka i neplaniranih zastoja — a sve to izravno dovodi do prekoračenja troškova projekta. The TPU crijevo za ugradnju betona pojavilo se kao tehnički superiorna alternativa konvencionalnim gumenim crijevima, nudeći mjerljivu kombinaciju otpornosti na habanje, laganog rukovanja i dugih servisnih intervala. Ovaj vodič ispituje njegovu konstrukciju, mjerila performanse i kriterije odabira kako bi se stručnjacima za izgradnju i nabavu pomoglo u donošenju utemeljenih odluka.

Što TPU čini pravim materijalom za betonska crijeva

Objašnjenje troslojne koekstrudirane konstrukcije

Izvedba a fleksibilno TPU crijevo za dovod betona počinje svojom unutarnjom arhitekturom. Kvalitetni proizvodi u ovoj kategoriji proizvedeni su korištenjem jednokratnog koekstruzionog procesa koji spaja tri različita sloja istovremeno, eliminirajući ljepljive površine koje uzrokuju raslojavanje u konvencionalnim višeslojnim crijevima.

• Unutarnji sloj obloge: Termoplastični poliuretanski (TPU) elastomer s glatkom završnom obradom otvora. Glatka unutrašnjost minimizira otpor tečenju, sustav nakupljanja ostataka betona i kemijski je inertan na lužnatost cementa i uobičajene dodatke.
• Sloj za ojačanje: Tkanina od poliesterskih vlakana ili aramida visoke čvrstoće. Ovaj srednji sloj osigurava sposobnost podnošenja tlaka i dimenzijsku stabilnost crijeva pod udarnim opterećenjima. Odabrani modeli uključuju vodljivu vlaknu za raspršivanje jakog elektriciteta koji nastaje tijekom protoka gnojnice velikom brzinom.
• Vanjski pokrovni sloj: TPU elastomer primijenjen tehnologijom ekstruzije kroz tkanje, koja omogućuje da materijal bude jednoliko prodre u sloju tkanine. Ovo stvara integriranu vezu između pokrova i ojačanja — ključni čimbenik otpornosti na UV zračenje, ozon i vremenske uvjete.

Ova integrirana metoda koekstruzije znači da sva tri sloja funkcioniraju kao jedna kompozitna jedinica, što značajno poboljšava otpornost na raslojavanje u usporedbi s crijevima sastavljenim od zasebno proizvedenih slojeva.

Otpornost na habanje i vijek trajanja

Beton je jedan od najbrazivnijih materijala koji se prenosi kroz industrijska crijeva. Čestice agregata, osobito grubi pijesak i šljunak, uzrokuju progresivnu eroziju unutarnje stijenke koja skraćuje vijek trajanja crijeva. TPU elastomeri imaju tvrdoću Shore A obično u rasponu od 85A do 95A i pokazuju vrijednosti otpornosti na habanje 3 do 5 puta veće od standardne prirodne gume u standardiziranim DIN 53516 testovima. U primjenama na terenu koje uključuju standardne betonske mješavine C25–C40, TPU crijeva koji se koriste u kontinuiranim operacijama pumpanja pokazali su životni vijek od 18 do 36 mjeseci, u usporedbi sa 6 do 12 mjeseci za ekvivalentne gumene proizvode pod sličnim uvjetima.

Ključne tehničke specifikacije

Oznake tlaka i raspon promjera

Donja tablica sadrži tipične tehničke specifikacije za Nazivni tlak i specifikacije crijeva za pumpanje betona TPU preko dostupnog raspona promjera.

Lay-Flat dizajn i prednosti očuvanja

Definirajuća značajka plosnato TPU crijevo za izlijevanje betona i gradnju je njegova sposobnost da se sruši kada se tlak smanji. Ova karakteristika ima izravnu praktičnu vrijednost na gradilištima:

• Ravno skladištenje smanjuje volumen transporta za otprilike 60-70% u usporedbi s prethodno oblikovanim okruglim crijevima ekvivalentnog promjera.
• Namotana ravna crijeva mogu se slagati na paleti, smanjujući otisak skladišta i skladišta na lokaciji.
• Kada se pumpa aktivira i unutarnji tlak raste, crijevo se automatski širi u puni kružni presjek, vraćajući puni kapacitet protoka bez ručne intervencije.
• Prilagodljive duljine — od standardnih dijelova od 10 metara do kontinuiranih dionica koje prelaze 100 metara — omogućuju izvođačima da precizno konfiguriraju svaku crpnu vodu za izgled projekta.

TPU u odnosu na gumeno betonsko crijevo: Usporedba materijala

Izvođači koji ocjenjuju Usporedba TPU u odnosu na gumeno betonsko crijevo za izvođače često se usredotočuju na početne troškove, zanemarujući ukupne troškove vlasništva. Sljedeća usporedba bavi se parametrima performansi koji izravno utječu na radnu učinkovitost i učestalost zamjene.

Razlika u težini je posebno značajna za ručno rukovanje. Gumeno crijevo od 3 inča od 20 metara teži približno 56-70 kg, dok TPU ekvivalent teži 14-21,8 kg — smanjenje koje smanjuje umor operatera i smanjuje rizik od ozljeda naprezanjem tijekom premještanja.

Najbolje primjene TPU crijeva za postavljanje betona

Visoka gradnja i proizvodnja crpnih voda

U visokogradnji, beton se pumpa okomito na udaljenosti koju može premašiti 100 metara, stvarajući trajni tlak u cjevovodu u rasponu od 20-28 bara. Ojačana struktura kvalitete TPU crijevo za ugradnju betona održava dimenzionalnu stabilnost pod ovim uvjetima bez balona ili savijanja. Manja težina također smanjuje kumulativno opterećenje na dijelovima kraka pumpe i sidrišnim točkama skele.

Projekti tunela, mostova i infrastrukture

Primjene u ograničenom prostoru i daljinskom pristupu — poput oblaganja tunela, izlijevanja mostova i podzemnih temelja — imaju izravnu korist od formata pohranjivanja u ravnom položaju. Vodovi crijeva mogu se prethodno namotati, transportirati do mjesta izlijevanja u kompaktnom obliku i brzo postaviti. Raspon radne temperature od -40°C do 70°C također čini TPU crijeva prikladnim za infrastrukturne projekte u hladnoj klimi gdje se gumene smjese mogu ukrutiti ili popucati.

Kako odabrati pravo TPU crijevo za isporuku betona

Usklađivanje promjera crijeva s učinkom pumpe

Odabir crijeva počinje s nazivnim izlaznim volumenom pumpe za beton i maksimalnom veličinom agregata u dizajnu mješavine. Uobičajena smjernica je da unutarnji promjer crijeva mora biti najmanje tri puta veći od najveće veličine agregata kako bi se spriječilo začepljenje. Za crpke koje rade na 60–90 m3/sat, obično je odgovarajući unutarnji promjer od 4 inča (100 mm). Pumpe za količinu većeg učinka koje prelaze 120 m3/sat općenito zahtijevaju cijevi od 5 inča ili 6 inča.

sloj opcija za pojačanje

Donja tablica sažima izbor armature i njihovu prikladnost primjene Nazivni tlak i specifikacije crijeva za pumpanje betona TPU .

Za primjenu gdje dijelovi crijeva prolaze kroz klasificirane zone ili gdje se prenosi suhi betonski prah, preporučljivo je specificirati model s ojačanjem vodljivim vlaknima kako bi se spriječili slučajevi raznih pražnjenja.

FAQ

P1: Koja je razlika između TPU crijeva za postavljanje betona i standardnog gumenog crijeva za pumpu?

Osnovne razlike su svojstva materijala i konstrukcijski dizajn. TPU crijevo za ugradnju betona koristi termoplastični poliuretan i za unutarnju podstavu i za vanjsku navlaku, što pruža 3 do 5 puta veću otpornost na habanje u usporedbi sa standardnim prirodnim gumenim spojevima. TPU crijeva su također znatno lakša - obično 40-50% lakša po metru - i goli ležeći dizajn koji pojednostavljuje skladištenje i transport. Gumena crijeva prethodno su oblikovana u okruglom profilu i ne mogu se skladištiti ravnomjerno. Tijekom cijelog životnog ciklusa projekta, duži radni vijek TPU crijeva rezultira nižim ukupnim troškom vlasništva usprkos višoj početnoj jedinoj cijeni.

P2: Koji radni tlak TPU crijeva za pumpanje betona može sigurno podnijeti?

Radni tlak ovisi o unutarnjem promjeru i specifikaciji armature. Za modele od 2 inča i 3 inča s poliesterskim ili aramidnim ojačanjem visoke otpornosti mogući su radni tlakovi do 85 bara, s tlakom pucanja pri sigurnosnom faktoru 3:1 (255 bara). Veći promjeri rade pri nižim radnim tlakovima zbog geometrije naprezanja obruča: model od 6 inča obično je ocijenjen na radni tlak od 30 bara. Uvijek provjerite specifičnu certifikaciju tlaka za seriju proizvoda i primijenite odgovarajuću sigurnosnu marginu temeljenu na udarnom tlaku pumpe, a ne samo na izlaznom tlaku u stabilnom stanju.

P3: Kako treba čistiti i održavati TPU crijevo za dovod betona nakon uporabe?

Ispiranje crijeva čistom vodom odmah nakon svakog izlijevanja najvažniji je korak održavanja. Beton se počinje vezivati ​​u roku od 30-45 minuta u toplim uvjetima, a sav ostatak koji ostane u bušotini stvrdnut će se u tvrdu naslagu koja sužava putanju protoka i ubrzava naprezanje unutarnje stijenke. Pjena za čišćenje ili gumena kugla može se provući kroz crijevo komprimiranim zrakom ili pritiskom vode kako bi se uklonio ostatak betonske kaše. Nakon ispiranja, crijevo treba pohraniti ravnomjerno, dalje od izravne sunčeve svjetlosti i tekućine na bazi nafte koje mogu razgraditi TPU spoj tijekom vremena. Redovitu provjeru radi otkrivanja pukotine na vanjskom poklopcu, korozije krajnjeg spoja i istrošenosti provrta treba provoditi svaka 3 mjeseca uz normalnu upotrebu.

Referenca

• ACI 304R-00: Vodič za mjerenje, miješanje, transport i postavljanje betona. Američki institut za beton.
• DIN 53516: Ispitivanje gume i elastomera — Određivanje otpornosti na abraziju. Deutsches Institut fur Normung.
• ISO 1307: Gumena i plastična crijeva — Promjeri provrta i dopuštena odstupanja. Međunarodna organizacija za standardizaciju.
• EN 12843: Predgotovljeni betonski proizvodi — Jarboli i stupovi. Europski odbor za standardizaciju (referentni standard za transport betona u montažnim sustavima).
• ASTM D412: Standardne metode ispitivanja za vulkaniziranu gumu i termoplastične elastomere — Vlačnost. ASTM International.
